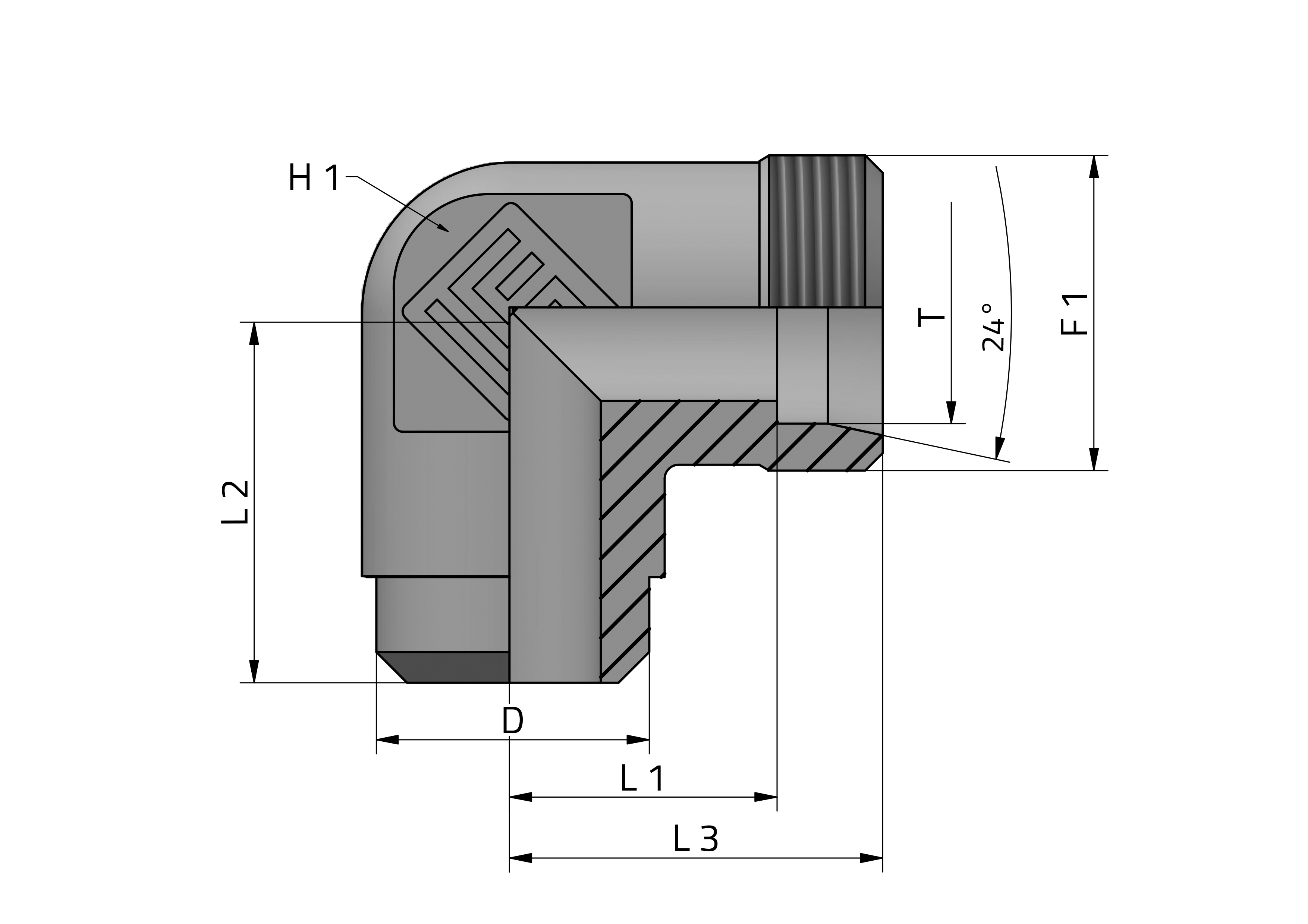

DIN MALE WELDING ELBOW
GOMITO 90° MASCHIO DIN - ESTREMITA' A SALDARE
Connector gender F1: Male
Thread F1: DIN
Connector gender F2: Welding
Thread F2: None
Shape: 90° elbow
Tabella delle dimensioni - Adattatori
Consulta la tabella e ordina i contenuti cliccando sull’icona delle frecce nella prima colonna.
| Code | F1 mm | H1 mm | L1 mm | L2 mm | L3 mm | D mm | T mm | PN bar | PN psi | Note |
|---|---|---|---|---|---|---|---|---|---|---|
| LME06LW.1 | 12x1,5 | 12 | 12 | 19 | 19 | 10 | 6 | 315 | 4568 | |
| LME08LW.1 | 14x1,5 | 12 | 14 | 21 | 21 | 12 | 8 | 315 | 4568 | |
| LME10LW.1 | 16x1,5 | 14 | 15 | 22 | 22 | 14 | 10 | 315 | 4568 | |
| LME12LW.1 | 18x1,5 | 17 | 17 | 24 | 24 | 16 | 12 | 315 | 4568 | |
| LME15LW.1 | 22x1,5 | 19 | 21 | 28 | 28 | 19 | 15 | 315 | 4568 | |
| LME18LW.1 | 26x1,5 | 24 | 23,5 | 31 | 31 | 22 | 18 | 315 | 4568 | |
| LME22LW.1 | 30x2 | 27 | 27,5 | 35 | 35 | 27 | 22 | 160 | 2320 | |
| LME28LW.1 | 36x2 | 36 | 30,5 | 38 | 38 | 32 | 28 | 160 | 2320 | |
| LME35LW.1 | 45x2 | 41 | 34,5 | 45 | 45 | 40 | 35 | 160 | 2320 | |
| LME42LW.1 | 52x2 | 50 | 40 | 51 | 51 | 46 | 42 | 160 | 2320 | |
| LME06SW.1 | 14x1,5 | 12 | 16 | 23 | 23 | 11 | 6 | 630 | 9137 | |
| LME08SW.1 | 16x1,5 | 14 | 17 | 24 | 24 | 13 | 8 | 630 | 9137 | |
| LME10SW.1 | 18x1,5 | 17 | 17,5 | 25 | 25 | 15 | 10 | 630 | 9137 | |
| LME12SW.1 | 20x1,5 | 17 | 21,5 | 29 | 29 | 17 | 12 | 630 | 9137 | |
| LME14SW.1 | 22x1,5 | 19 | 22 | 30 | 30 | 19 | 14 | 630 | 9137 | |
| LME16SW.1 | 24x1,5 | 24 | 24,5 | 33 | 33 | 21 | 16 | 400 | 5801 | |
| LME20SW.1 | 30x2 | 27 | 26,5 | 37 | 37 | 26 | 20 | 400 | 5801 | |
| LME25SW.1 | 36x2 | 36 | 30 | 42 | 42 | 31 | 25 | 400 | 5801 | |
| LME30SW.1 | 42x2 | 41 | 35,5 | 49 | 49 | 36 | 30 | 400 | 5801 | |
| LME38SW.1 | 52x2 | 50 | 41 | 57 | 57 | 44 | 38 | 315 | 4568 |
