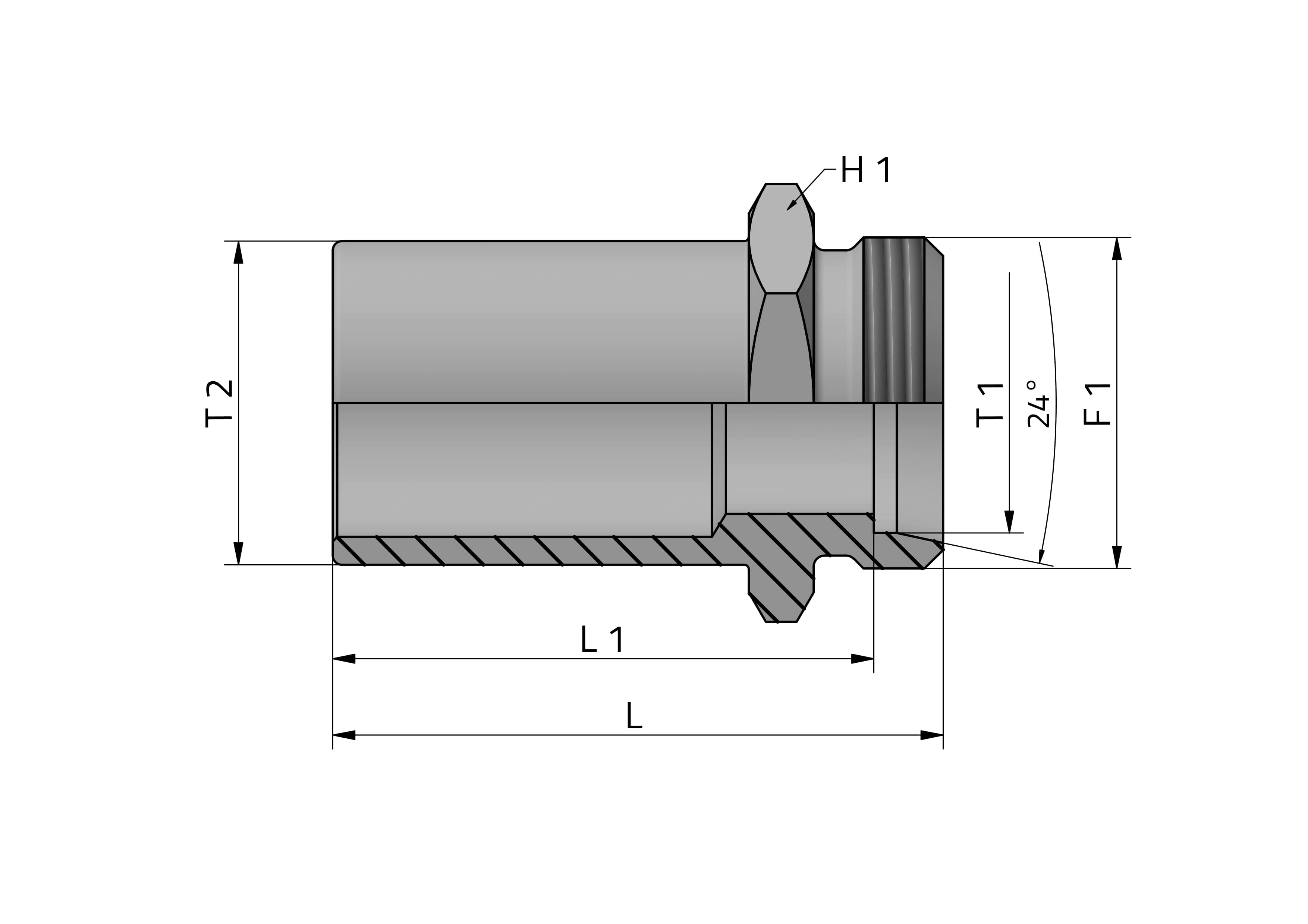

DIN MALE-DIN STANDPIPE TUBE REDUCER
ADATTATORE MASCHIO DIN - TUBO DIN
Connector gender F1: Male
Thread F1: DIN
Connector gender F2: Standpipe
Thread F2: DIN
Shape: Straight
Note: AME06LTL08.1 for body only
AME06LTL08.3 for nut and cutting ring included
Tabella delle dimensioni - Adattatori
Consulta la tabella e ordina i contenuti cliccando sull’icona delle frecce nella prima colonna.
| Code | F1 mm | H1 mm | L mm | L1 mm | T1 mm | T2 mm | PN bar | PN psi | Note |
|---|---|---|---|---|---|---|---|---|---|
| AME06LTL08.1 | 12x1,5 | 12 | 32,5 | 25,5 | 6 | 8 | 500 | 7251 | |
| AME06LTL10.1 | 12x1,5 | 12 | 33 | 26 | 6 | 10 | 500 | 7251 | |
| AME06LTL12.1 | 12x1,5 | 14 | 34 | 27 | 6 | 12 | 400 | 5801 | |
| AME06LTL15.1 | 12x1,5 | 17 | 35 | 28 | 6 | 15 | 400 | 5801 | |
| AME06LTL18.1 | 12x1,5 | 19 | 36,5 | 29,5 | 6 | 18 | 400 | 5801 | |
| AME06LTL22.1 | 12x1,5 | 24 | 37,5 | 30,5 | 6 | 22 | 250 | 3626 | |
| AME06LTL28.1 | 12x1,5 | 30 | 39 | 32 | 6 | 28 | 250 | 3626 | |
| AME06LTL35.1 | 12x1,5 | 36 | 45,5 | 38,5 | 6 | 35 | 250 | 3626 | |
| AME06LTL42.1 | 12x1,5 | 46 | 46,5 | 39,5 | 6 | 42 | 250 | 3626 | |
| AME08LTL10.1 | 14x1,5 | 14 | 34 | 27 | 8 | 10 | 500 | 7251 | |
| AME08LTL12.1 | 14x1,5 | 14 | 34 | 27 | 8 | 12 | 400 | 5801 | |
| AME08LTL15.1 | 14x1,5 | 17 | 35 | 28 | 8 | 15 | 400 | 5801 | |
| AME08LTL18.1 | 14x1,5 | 19 | 36,5 | 29,5 | 8 | 18 | 400 | 5801 | |
| AME08LTL22.1 | 14x1,5 | 24 | 37,5 | 30,5 | 8 | 22 | 250 | 3626 | |
| AME08LTL28.1 | 14x1,5 | 30 | 39 | 32 | 8 | 28 | 250 | 3626 | |
| AME08LTL35.1 | 14x1,5 | 36 | 45,5 | 38,5 | 8 | 35 | 250 | 3626 | |
| AME08LTL42.1 | 14x1,5 | 46 | 46,5 | 39,5 | 8 | 42 | 250 | 3626 | |
| AME10LTL12.1 | 16x1,5 | 17 | 35 | 28 | 10 | 12 | 400 | 5801 | |
| AME10LTL15.1 | 16x1,5 | 17 | 36 | 29 | 10 | 15 | 400 | 5801 | |
| AME10LTL18.1 | 16x1,5 | 19 | 37,5 | 30,5 | 10 | 18 | 400 | 5801 | |
| AME10LTL22.1 | 16x1,5 | 24 | 38,5 | 31,5 | 10 | 22 | 250 | 3626 | |
| AME10LTL28.1 | 16x1,5 | 30 | 40 | 33 | 10 | 28 | 250 | 3626 | |
| AME10LTL35.1 | 16x1,5 | 36 | 46,5 | 39,5 | 10 | 35 | 250 | 3626 | |
| AME10LTL42.1 | 16x1,5 | 46 | 47,5 | 40,5 | 10 | 42 | 250 | 3626 | |
| AME12LTL15.1 | 18x1,5 | 19 | 36 | 29 | 12 | 15 | 400 | 5801 | |
| AME12LTL18.1 | 18x1,5 | 19 | 37,5 | 30,5 | 12 | 18 | 400 | 5801 | |
| AME12LTL22.1 | 18x1,5 | 24 | 38,5 | 31,5 | 12 | 22 | 250 | 3626 | |
| AME12LTL28.1 | 18x1,5 | 30 | 40 | 33 | 12 | 28 | 250 | 3626 | |
| AME12LTL35.1 | 18x1,5 | 36 | 46,5 | 39,5 | 12 | 35 | 250 | 3626 | |
| AME12LTL42.1 | 18x1,5 | 46 | 47,5 | 40,5 | 12 | 42 | 250 | 3626 | |
| AME15LTL18.1 | 22x1,5 | 24 | 39,5 | 32,5 | 15 | 18 | 400 | 5801 | |
| AME15LTL22.1 | 22x1,5 | 24 | 40,5 | 33,5 | 15 | 22 | 250 | 3626 | |
| AME15LTL28.1 | 22x1,5 | 30 | 43 | 36 | 15 | 28 | 250 | 3626 | |
| AME15LTL35.1 | 22x1,5 | 36 | 47,5 | 40,5 | 15 | 35 | 250 | 3626 | |
| AME15LTL42.1 | 22x1,5 | 46 | 48,5 | 41,5 | 15 | 42 | 250 | 3626 | |
| AME18LTL22.1 | 26x1,5 | 27 | 40,5 | 33 | 18 | 22 | 250 | 3626 | |
| AME18LTL28.1 | 26x1,5 | 30 | 43 | 35,5 | 18 | 28 | 250 | 3626 | |
| AME18LTL35.1 | 26x1,5 | 36 | 47,5 | 40 | 18 | 35 | 250 | 3626 | |
| AME18LTL42.1 | 26x1,5 | 46 | 48,5 | 41 | 18 | 42 | 250 | 3626 | |
| AME22LTL28.1 | 30x2 | 32 | 43 | 35,5 | 22 | 28 | 250 | 3626 | |
| AME22LTL35.1 | 30x2 | 36 | 49,5 | 42 | 22 | 35 | 250 | 3626 | |
| AME22LTL42.1 | 30x2 | 46 | 50,5 | 43 | 22 | 42 | 250 | 3626 | |
| AME28LTL35.1 | 36x2 | 41 | 49,5 | 42 | 28 | 35 | 250 | 3626 | |
| AME28LTL42.1 | 36x2 | 46 | 50,5 | 43 | 28 | 42 | 250 | 3626 | |
| AME35LTL42.1 | 45x2 | 46 | 52,5 | 42 | 35 | 42 | 250 | 3626 | |
| AME06STS08.1 | 14x1,5 | 14 | 36 | 29 | 6 | 8 | 800 | 11603 | |
| AME06STS10.1 | 14x1,5 | 14 | 38,5 | 31,5 | 6 | 10 | 800 | 11603 | |
| AME06STS12.1 | 14x1,5 | 14 | 38 | 31 | 6 | 12 | 630 | 9137 | |
| AME06STS14.1 | 14x1,5 | 17 | 42 | 35 | 6 | 14 | 630 | 9137 | |
| AME06STS16.1 | 14x1,5 | 17 | 43 | 36 | 6 | 16 | 630 | 9137 | |
| AME06STS20.1 | 14x1,5 | 22 | 48,5 | 41,5 | 6 | 20 | 420 | 6091 | |
| AME06STS25.1 | 14x1,5 | 27 | 51 | 44 | 6 | 25 | 420 | 6091 | |
| AME06STS30.1 | 14x1,5 | 32 | 55,5 | 48,5 | 6 | 30 | 420 | 6091 | |
| AME06STS38.1 | 14x1,5 | 41 | 61,5 | 54,5 | 6 | 38 | 420 | 6091 | |
| AME08STS10.1 | 16x1,5 | 17 | 40,5 | 33,5 | 8 | 10 | 800 | 11603 | |
| AME08STS12.1 | 16x1,5 | 17 | 40 | 33 | 8 | 12 | 630 | 9137 | |
| AME08STS14.1 | 16x1,5 | 17 | 42 | 35 | 8 | 14 | 630 | 9137 | |
| AME08STS16.1 | 16x1,5 | 17 | 43 | 36 | 8 | 16 | 630 | 9137 | |
| AME08STS20.1 | 16x1,5 | 22 | 48,5 | 41,5 | 8 | 20 | 420 | 6091 | |
| AME08STS25.1 | 16x1,5 | 27 | 51 | 44 | 8 | 25 | 420 | 6091 | |
| AME08STS30.1 | 16x1,5 | 32 | 55,5 | 48,5 | 8 | 30 | 420 | 6091 | |
| AME08STS38.1 | 16x1,5 | 41 | 61,5 | 54,5 | 8 | 38 | 420 | 6091 | |
| AME10STS12.1 | 18x1,5 | 19 | 40 | 32,5 | 10 | 12 | 630 | 9137 | |
| AME10STS14.1 | 18x1,5 | 19 | 42 | 34,5 | 10 | 14 | 630 | 9137 | |
| AME10STS16.1 | 18x1,5 | 19 | 43 | 35,5 | 10 | 16 | 630 | 9137 | |
| AME10STS20.1 | 18x1,5 | 22 | 48,5 | 41 | 10 | 20 | 420 | 6091 | |
| AME10STS25.1 | 18x1,5 | 27 | 51 | 43,5 | 10 | 25 | 420 | 6091 | |
| AME10STS30.1 | 18x1,5 | 32 | 55,5 | 48 | 10 | 30 | 420 | 6091 | |
| AME10STS38.1 | 18x1,5 | 41 | 61,5 | 54 | 10 | 38 | 420 | 6091 | |
| AME12STS14.1 | 20x1,5 | 22 | 44 | 36,5 | 12 | 14 | 630 | 9137 | |
| AME12STS16.1 | 20x1,5 | 22 | 45 | 37,5 | 12 | 16 | 630 | 9137 | |
| AME12STS20.1 | 20x1,5 | 22 | 48,5 | 41 | 12 | 20 | 420 | 6091 | |
| AME12STS25.1 | 20x1,5 | 27 | 51 | 43,5 | 12 | 25 | 420 | 6091 | |
| AME12STS30.1 | 20x1,5 | 32 | 55,5 | 48 | 12 | 30 | 420 | 6091 | |
| AME12STS38.1 | 20x1,5 | 41 | 61,5 | 54 | 12 | 38 | 420 | 6091 | |
| AME14STS16.1 | 22x1,5 | 24 | 47 | 39 | 14 | 16 | 630 | 9137 | |
| AME14STS20.1 | 22x1,5 | 24 | 50,5 | 42,5 | 14 | 20 | 420 | 6091 | |
| AME14STS25.1 | 22x1,5 | 27 | 53 | 45 | 14 | 25 | 420 | 6091 | |
| AME14STS30.1 | 22x1,5 | 32 | 57,5 | 49,5 | 14 | 30 | 420 | 6091 | |
| AME14STS38.1 | 22x1,5 | 41 | 63,5 | 55,5 | 14 | 38 | 420 | 6091 | |
| AME16STS20.1 | 24x1,5 | 27 | 50,5 | 42 | 16 | 20 | 420 | 6091 | |
| AME16STS25.1 | 24x1,5 | 27 | 53 | 44,5 | 16 | 25 | 420 | 6091 | |
| AME16STS30.1 | 24x1,5 | 32 | 57,5 | 49 | 16 | 30 | 420 | 6091 | |
| AME16STS38.1 | 24x1,5 | 41 | 63,5 | 55 | 16 | 38 | 420 | 6091 | |
| AME20STS25.1 | 30x2 | 32 | 57 | 46,5 | 20 | 25 | 420 | 6091 | |
| AME20STS30.1 | 30x2 | 32 | 59,5 | 49 | 20 | 30 | 420 | 6091 | |
| AME20STS38.1 | 30x2 | 41 | 65,5 | 55 | 20 | 38 | 420 | 6091 | |
| AME25STS30.1 | 36x2 | 41 | 63,5 | 51,5 | 25 | 30 | 420 | 6091 | |
| AME25STS38.1 | 36x2 | 41 | 67,5 | 55 | 25 | 38 | 420 | 6091 | |
| AME30STS38.1 | 42x2 | 46 | 69,5 | 56 | 30 | 38 | 420 | 6091 |
