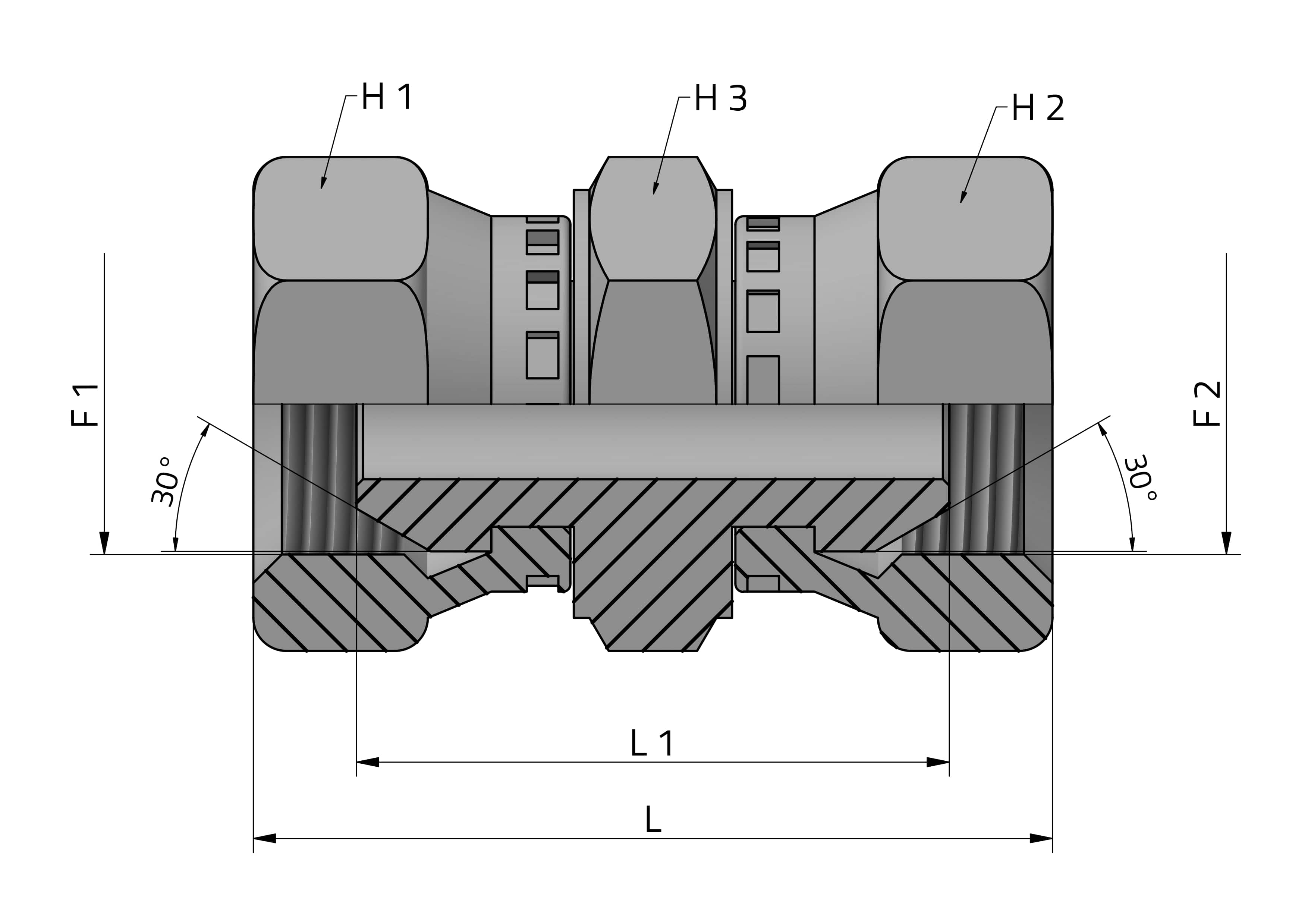

ADAPTER SWIVEL FEMALE BSPP - SWIVEL FEMALE BSPP
ADATTATORE DIRITTO - FEMMINA GIREVOLE GAS CILINDRICA
Connector gender F1: Female
Thread F1: BSPP
Connector gender F2: Female
Thread F2: BSPP
Shape: Straight
* Thrust-wire nut
Dado spinato
Tabella delle dimensioni - Adattatori
Consulta la tabella e ordina i contenuti cliccando sull’icona delle frecce nella prima colonna.
| Code | F1 inch | F2 inch | H1 mm | H2 mm | H3 mm | L mm | L1 mm | PN bar | PN psi | Note |
|---|---|---|---|---|---|---|---|---|---|---|
| AFFDG0202 | 1/8 | 1/8 | 15 | 15 | 14 | 38 | 28,9 | 350 | 5076 | |
| AFFDG0404 | 1/4 | 1/4 | 19 | 19 | 19 | 41 | 30,8 | 350 | 5076 | |
| AFFDG0408 | 1/4 | 1/2 | 19 | 27 | 27 | 47 | 35,1 | 315 | 4568 | |
| AFFDG0606 | 3/8 | 3/8 | 22 | 22 | 22 | 45 | 34 | 350 | 5076 | |
| AFFDG0808 | 1/2 | 1/2 | 27 | 27 | 27 | 52 | 37,4 | 315 | 4568 | |
| AFFDG1010 | 5/8 | 5/8 | 28 | 28 | 27 | 315 | 4568 | |||
| AFFDG1212 | 3/4 | 3/4 | 32 | 32 | 32 | 61 | 42 | 250 | 3626 | |
| AFFDG1616 | 1 | 1 | 38 | 38 | 41 | 68 | 46 | 200 | 2900 | |
| AFFDG2020 | 1 1/4 | 1 1/4 | 50 | 50 | 50 | 77 | 56 | 160 | 2320 | |
| AFFDG2424 | 1 1/2 | 1 1/2 | 55 | 55 | 55 | 82 | 61 | 125 | 1813 | |
| AFFDG3232 | 2 | 2 | 70 | 70 | 70 | 90 | 61,4 | 80 | 1160 | * |
