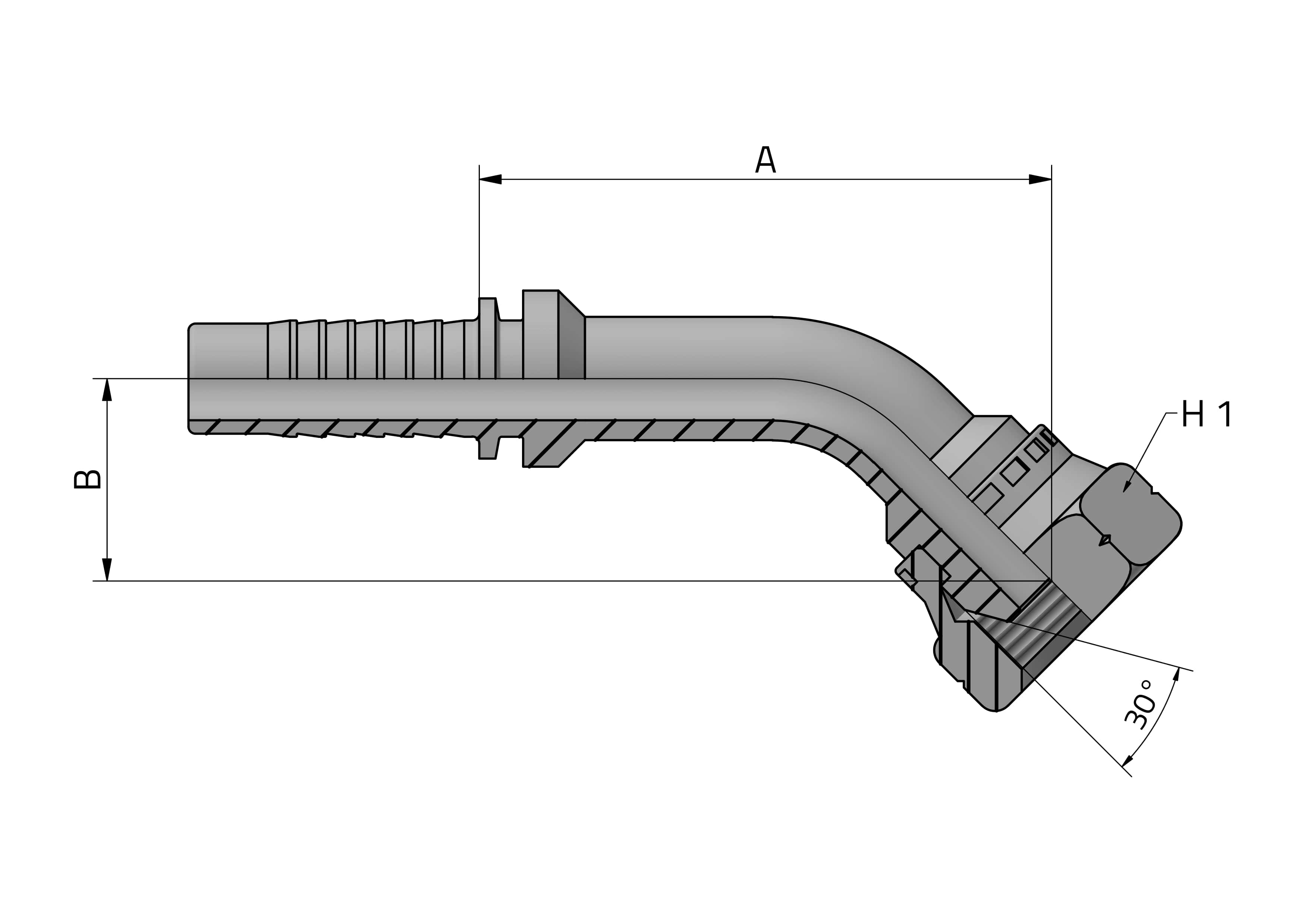

METRIC FEMALE - 45° ELBOW

METRIC FEMALE - 45° ELBOW

FEMMINA 45° METRICA SV 60°

Type: Standard

Connector gender F1: Female

Thread F1: METRIC

Shape: 45° elbow

* Removable nut + spherical seating
Dado sfilabile + ogiva sferica

Code D.N. Hose size mm Hose size inch T mm A mm B mm H1 mm PN bar PN psi Note
F45M0310 3 4,8 3/16 10x1 40 17 15 350 5076
F45M0312 3 4,8 3/16 12x1,5 40 17 17 350 5076
F45M0410 4 6,4 1/4 10x1 40 17 15 350 5076
F45M0412 4 6,4 1/4 12x1,5 40 17 17 350 5076
F45M0414 4 6,4 1/4 14x1,5 40 17 19 350 5076
F45M0416 4 6,4 1/4 16x1,5 43 20 22 350 5076
F45M0418 4 6,4 1/4 18x1,5 43 20 22 350 5076
F45M0514 5 7,9 5/16 14x1,5 40 17 19 350 5076
F45M0516 5 7,9 5/16 16x1,5 43 20 22 350 5076
F45M0518 5 7,9 5/16 18x1,5 43 20 22 350 5076
F45M0614 6 9,5 3/8 14x1,5 55 20 19 350 5076
F45M0616 6 9,5 3/8 16x1,5 55 20 22 350 5076
F45M0618 6 9,5 3/8 18x1,5 55 20 22 350 5076
F45M0620 6 9,5 3/8 20x1,5 58 23 27 315 4568
F45M0622 6 9,5 3/8 22x1,5 58 23 27 315 4568
F45M0818 8 12,5 1/2 18x1,5 65 23 22 315 4568
F45M0820 8 12,5 1/2 20x1,5 65 23 27 315 4568
F45M0822 8 12,5 1/2 22x1,5 65 23 27 315 4568
F45M0824 8 12,5 1/2 24x1,5 66 21 30 250 3626
F45M0826 8 12,5 1/2 26x1,5 66 21 32 250 3626
F45M1026 10 16 5/8 26x1,5 64 26 32 250 3626
F45M1027 10 16 5/8 27x1,5 64 26 32 250 3626
F45M1226 12 19 3/4 26x1,5 63 29 32 250 3626
F45M1227 12 19 3/4 27x1,5 63 29 32 250 3626
F45M1230 12 19 3/4 30x1,5 65 31 36 200 2901 *
F45M1638 16 25,4 1 38x1,5 90 41 46 125 1813 *
F45M2045 20 31,8 1 1/4 45x1,5 103 45 50 125 1813 *
F45M2452 24 38,1 1 1/2 52x1,5 119 53 60 125 1813 *
